Operationen
zur
Profilerfassung
Einzelpunkterfassung
| 3D-Formmodul
| Aufnahme
verdeckter
Punkte |
schnelle
Absteckungen | Meterrisse
und Projektionen auf unebenen
Oberflächen
|
|
Als Hardware
kommen in der Grundversion von
ein berührungslos arbeitendes,
servomotorgesteuertes Tachymeter
(z.B. Leica-Serie TCRM, TCRA), ein
Notebook und eine handelsübliche
Digitalkamera zum Einsatz.
Erweiterte Anwendungsmöglichkeiten
mit modifizierter Hardware sind
auf der Forschungsseite
dargestellt.
|
|
Die Software erfüllt die
folgenden Hauptfunktionen:
|
|
Steuerung der
Totalstation
|
|
|
|
|
Bereitstellung der
notwendigen geodätischen
Funktionalitäten und der
zugehörigen
Rechenoperationen
|
|
|
|
|
Bereitstellung von
Sonderfunktionen
speziell für die
Architekturvermessung
|
|
|
|
|
grafische Darstellung
von Ergebnissen zur
Online-Kontrolle
|
|
|
|
|
Dateneingabe und
-ausgabe
|
|
|
|
|
Online-Entzerrung von
Digitalbildern
|
|
|
|
|
Bereitstellung von
Tools zu neuartigem
Aufbau von
Aufnahmenetzen
|
|
|
deckt derzeit drei ganz
verschiedene Einsatzschwerpunkte
aus drei sehr unterschiedlichen
Nutzerkreisen ab:
Neben der für die
Architekturvermessung konziperten
Version TOTAL-BAU für Anwendung in
Denkmalpflege, Bauforschung und
Architektur gibt es TOTAL-FASSADE
zur Steuerung des
Messungsablaufes bei der
Anbringung von Wärmedämmmaterial
an Aussenwänden und TOTAL-FM
für die Aufnahme im
Facility Management.
Die Grundfunktionselemente sind
für alle Nutzer identisch. Dabei
kommt den Modulen, die speziell
für die Architekturvermessung
entwickelt wurden, eine
besondere Bedeutung zu:
Einzigartig und daher besonders
erwähnenswert sind die
Profilmessfunktion, der
Eckenmessmodus, die Verfahren
zur Erfassung nicht einsehbarer
Punkte sowie das
Absteckungsmodul.

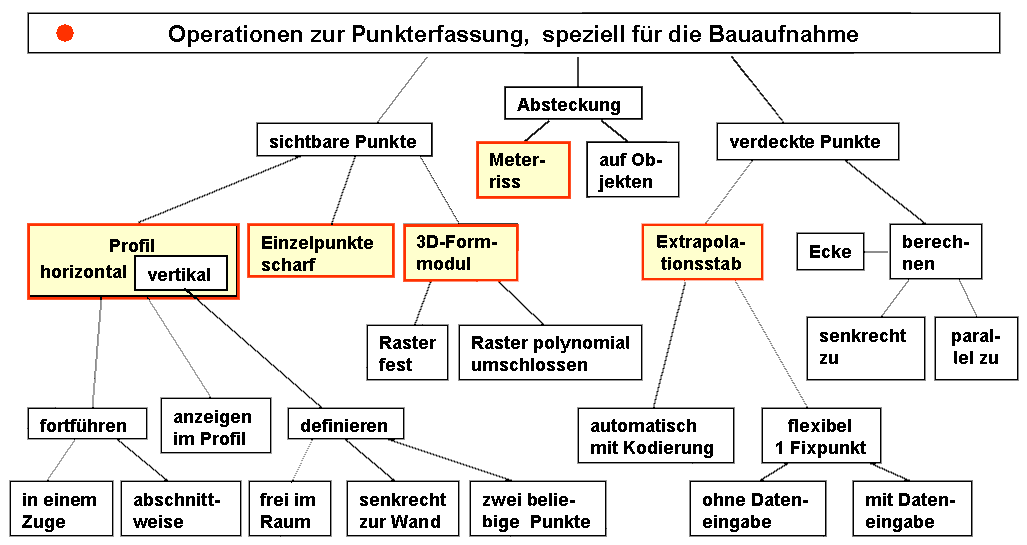

Das nachfolgende Schema enthält
die wichtigsten Funktionen:
Die Funktionalitäten der im Schema
rot umrandeten Kästchen werden im
Folgenden kurz erläutert.
|
|

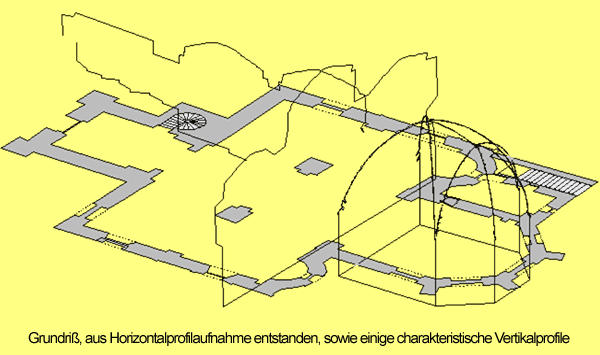

Profilerfassung
|
Unabhängig vom
Gerätestandort lassen
sich Horizontal-
oder Vertikalprofile vollautomatisch
erfassen. Man muß
dem System nur die Lage
des Profils im Raum und
den gewünschten Abstand
der Punkte voneinander
angeben.
Bei Standortwechsel
wird das Profil
automatisch richtig
fortgeführt.
|
|
|

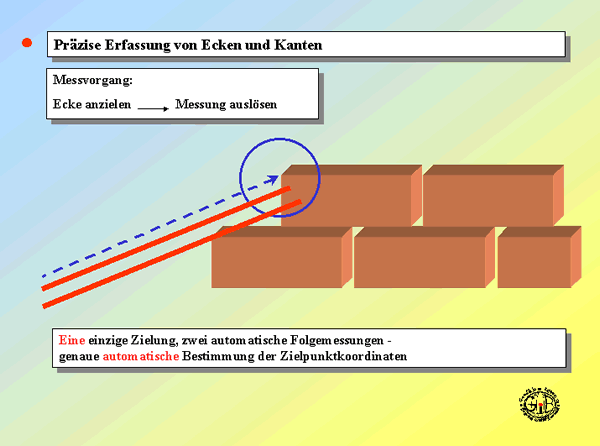

Scharfe
Einzelpunkterfassung
 Trotz
endlicher Ausdehnung des
Messflecks im Bereich der Ecke,
geschieht deren Erfassung
präzise und punktgenau. Es wird
lediglich die Ecke angezielt und
die Messung ausgelöst.
Über die Visur Ecke sowie zwei
automatische Folgemessungen
erfolgt die genaue Bestimmung
der Zielpunktkoordinaten ohne
weiteres Zutun.
|
|

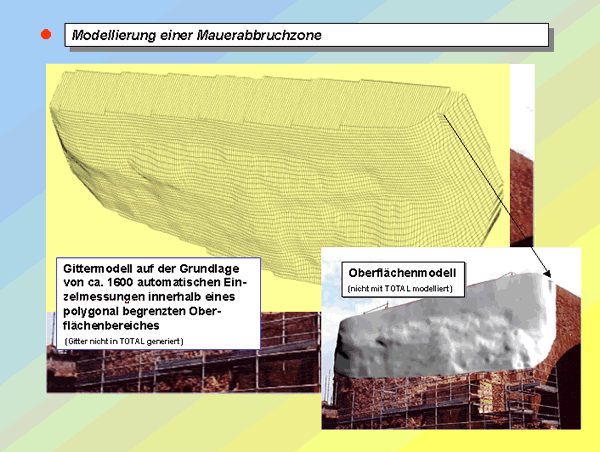

3D-Formmodul
Innerhalb eines Polygons, das grob
umrissen wird, erfolgt automatisch
eine Rasteraufnahme.
|
|
Aufnahme
verdeckter
Punkte

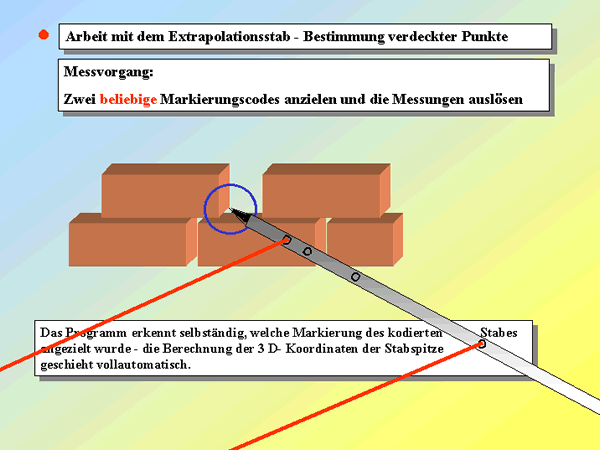

(mit Extrapolationsstab)
Punkte, die vom Standort der
Totalstation nicht unmittelbar
eingesehen werden können, lassen
sich mit einem
"Extrapolationsstab" aus zwei
aufeinander folgenden Messungen
zu Markierungen auf dem Stab
erfassen.
Das Programm erkennt
selbständig, welche Markierungen
des kodierten Stabes angezielt
wurden - die Berechnung der
3D-Koordinaten der Stabspitze
geschieht voll-
automatisch. Zum Gebrauch bei
ungünstigen Licht-
verhältnissen dienen
Leuchtdioden als Markierungen.
|
|
Absteckungen
 Kein
anderes Messverfahren erlaubt
derart schnelle, zuverlässige
Absteckung nach vorberechneten
Koordinaten.

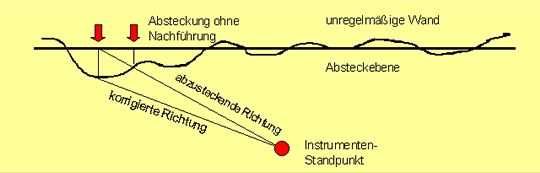

Die Fassade ist uneben. Der im
Bauwerkskoordinatensystem
orthogonal zur Wand
abzusteckende Punkt kann
infolgedessen nicht direkt auf
der berechneten Ebene abgesteckt
werden. Die Nachführung und
systemeigene Kontrolle sorgen
dafür, dass der Punkt dennoch
richtig auf die Ebene
„projiziert“ wird.
|
|

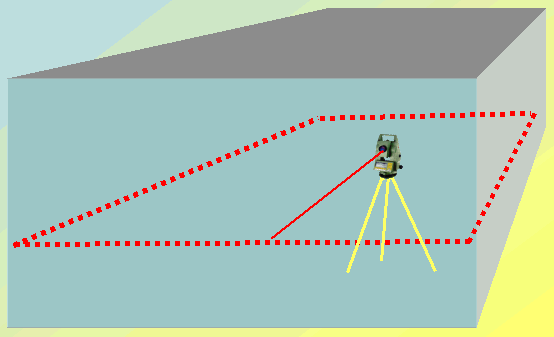

Meterrisse
und Projektionen
auf unebenen Oberflächen
 TOTAL bietet
verschiedene Möglichkeiten nach
vorberechneten Koordinaten
abzustecken: Hierzu gehört auch
die Absteckung von Punkten
innerhalb eines Meterrisses.
Natürlich lassen sich auch
Vertikalschnitte abstecken oder
- optional auf Wunsch des
Anwenders - auch schräg im Raum
liegende Ebenen.
|
|
