Ein System zur automatischen Objekterfassung mit Option zur Visualisierung

Das System wurde von Grund auf - Hardware und Software - in Bochum konzipiert und realisiert. Es wurde mit Mitteln der Deutschen Forschungsgemeinschaft und der Industrie weiterentwickelt. Im Zentrum steht die Erfassung von Bauwerken und Fassaden in den Bereichen Architektur, Denkmalpflege, Bauforschung und Archäologie. Wesentliche Komponenten des Systems - Hardware und Funktionalitäten - findet man heute in den neuesten kommerziellen Instrumenten und Systemen zur Auswertung, wie z.B. Multi-Totalstationen. Viele praxisrelevante Anstöße warten aber noch auf kommerzielle Realisierung.

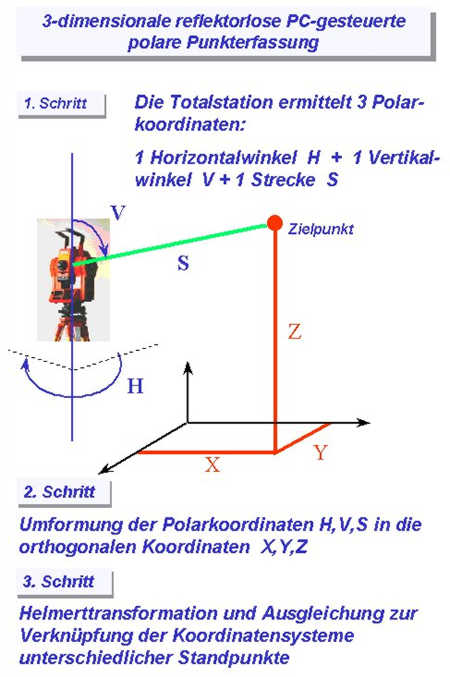

Die Grundidee basiert auf der    PC-gesteuerten und somit automationsfreundlichen Aufnahme von Punkten des Objekts durch berührungslose Polarvermessung (s.Abbildung). Die markanten, bauwerksbeschreibenden Punkte werden vor Ort extrahiert. Die 3D-Koordinaten dienen der Erstellung von Plänen, Ansichten und digitalen Modellen. Die Kontrollen auf Vollständigkeit und Richtigkeit erfolgen gleich vor Ort. In Verbindung mit einer Digitalkamera werden schnelle Bild-Entzerrungen und Visualisierungen ermöglicht. Erstmalig wurden Kameras in eine berührungslos messende Totalstation integriert zur Steuerung, Dokumentaation, Kontrolle und Visualisierung.

(Klicken Sie für eine vergrößerte Ansicht auf die Grafik.)
