Synthese
der Erfassung von
Objektgeometrie und von
bildhaften Daten
|
|
|
|
Die Grundlage der aktuellen
Forschungsarbeiten bildet das
System
TOTAL, ein hard- und
softwaremäßig originäres
"Bochumer Produkt". Die
eigentliche Forschung
konzentriert sich auf die
Interaktion zwischen der
berührungslosen polaren
Koordinatenbestimmung und
vielfältig visuell
darstellbaren und nutzbaren
Informationen.
|
|
|
|
 Die
hardwaremäßige Voraussetzung
zur optimalen Integration der
Koordinatenaufnahme und der
Bilderfassung war die

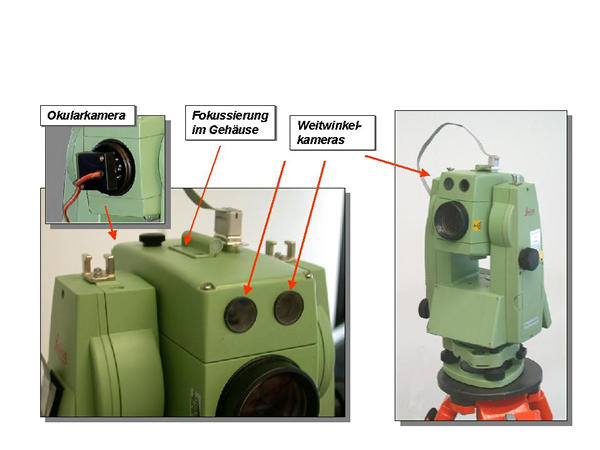

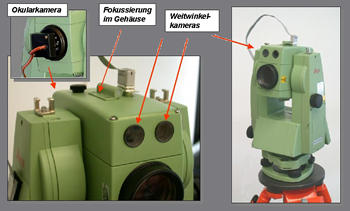

Aufrüstung der reflektorlos
messenden "Robot-Totalstation"
zur "Video-Totalstation": Zwei
Minikameras wurden in den
Fernrohrtubus integriert. Das
Okular wurde gegen eine dritte
Videokamera ausgetauscht.
|
Klicken Sie auf die Grafiken,
um eine vergrößerte Ansicht zu erhalten
|
Damit diese langbrennweitige
Okularkamera auch ohne manuelle
Fokussierung immer optimal
scharfe Bilder liefert, wurde
für den Fernrohrtubus ein
Fokussiermodul konstruiert, das
automatisch über das Notebook
gesteuert wird.
|
|
|
|

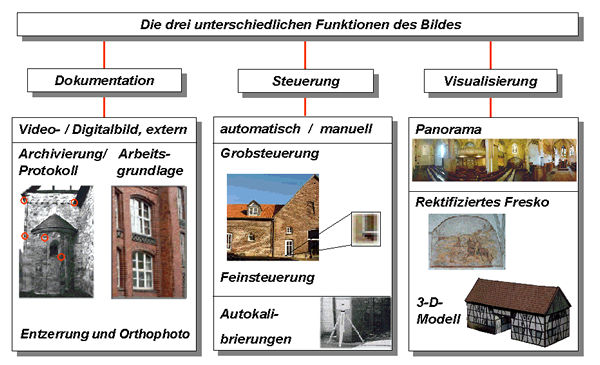

In drei unterschiedlichen
Bereichen gibt es enge
Verflechtungen zwischen der
polaren Koordinatenbestimmung
und dem Bild, bei:
 der
Bauwerks-Dokumentation,
der Steuerung
der Video-Totalstation und
der
Visualisierung des Bauwerks.
|
|
|
|
|
|
Den drei Bereichen sind die
folgenden
Forschungschwerpunkte
zuzuordnen:
|
|
|
|
|
|
|
1. Untersuchung des
Einflusses der
Möglichkeiten zur
Archivierung und
Dokumentation auf
|
|
|
|
die Passpunktnutzung
bei der Identifizierung
und Referenzierung auch
späterer
photogrammetrischer
Auswertungen.
|
|
|
|
|
die Verwendung der
Bild- und Geometriedaten
für langzeitliches
Monitoring und
|
|
|
|
den Netzaufbau mit
natürlichen Punkten zur
späteren beliebigen
Verdichtung; wobei
neuartige
Vorgehensweisen
ermöglicht werden.
|
|
|
|

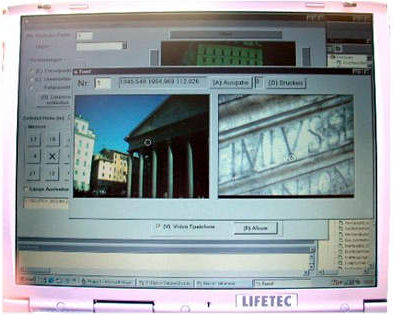

 Der
folgende Screenshot gibt
einen Eindruck von der
Arbeit mit dem
Bildarchiv  .
Übersichtsbild und
Detailbild eines
"natürlichen" Punktes,
d.h. eines
bauwerksimmanenten,
dauerhaft koordinierten
Punktes werden vor Ort
aufgerufen.
Über die exakte
Punktdefinition gibt es
keinen Zweifel. Diese
Funktionalität ist mit
der Messung aus der
graphischen
Koordinatennetzdarstellung
heraus verknüpft.
|
|
|
|
|
|
|
|
|
|

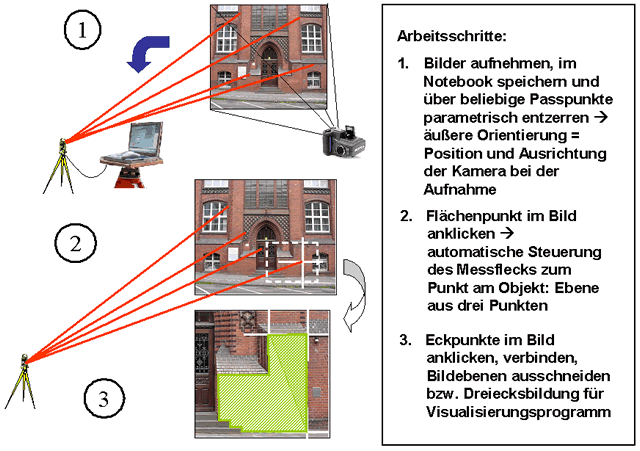

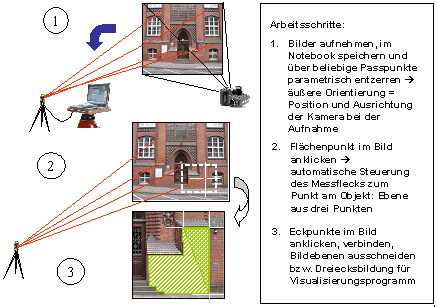

2.
Das Bild als
Hilfsmittel zur
Steuerung der
Aufnahme der
Bauwerksgeometrie
|
|
Das Beispiel zeigt eine
der Möglichkeiten zur
Bildnutzung im Zuge der
Visualisierung, nämlich
die „Intelligente
Steuerung“ über Bilder,
die mit einer
„externen“, also
„gewöhnlichen“ Kamera
aufgenommen wurden.
Auch lassen sich
einfache Methoden der
Kantenerkennung im Bild
vorteilhaft mit den
Möglichkeiten der
direkten polaren
Ermittlung von
3D-Koordinaten
verknüpfen.
|
|
|
|
|
3.
Objektmodellierung und
-visualisierung
Die schnelle reflektorlose
Koordinatenbestimmung zusammen
mit der in den Ablauf
eingebetteten digitalen
Bilderfassung bieten ideale
Möglichkeiten, zügig zu
visualisieren. Dabei stehen die
Online-Bearbeitung und die
Vor-Ort-Verfeinerung der
Modellierung auch komplexer
Objekte im Vordergrund. Die
Übergänge und Abgrenzungen zum
Einsatz von Laserscannern sind
von Interesse.
Darstellungsformen der visuellen
Information, wie Panorama- oder
Orthofoto, werden als
Sonderfälle der Modellbildung
einbezogen.
|
